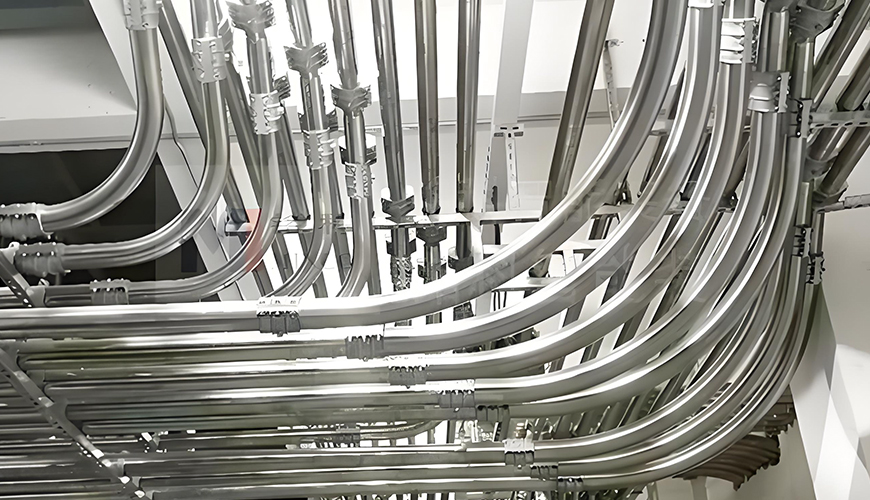

在气力输送系统中，弯头是物料流动的“咽喉”，其曲率半径设计直接影响能耗、磨损及输送稳定性。不合理的弯头设计可能导致能耗增加30%以上，关键部件寿命缩短50%。

一、弯头曲率半径的“双刃剑”效应​

磨损加剧：高速冲击下的“隐形杀手”​

小曲率半径（R/D<3）：物料在弯头处剧烈冲刷管壁，局部磨损速率可达直管段的5-8倍。例如，某水泥厂90°弯头（R/D=2）使用半年后壁厚减薄40%，被迫更换。
大曲率半径（R/D≥5）：通过延长物料过渡路径，降低冲击角（<30°），磨损量减少60%以上。

能耗波动：阻力与能耗的“指数级增长”​

阻力叠加效应：小曲率弯头局部阻力系数（Z值）高达1.5-2.0，每增加一个弯头，系统总压降上升15%-20%。
能耗成本对比：某电厂将弯头R/D从3提升至5后，年耗电量减少18万度，节能效益显著。

二、优化设计的四大核心策略​

曲率半径科学选型：平衡磨损与能耗​

通用标准：推荐R/D=5-8（如DN100管道弯头半径500-800mm），可降低磨损率40%、压损25%。
特殊场景调整：输送超硬物料（如石英砂）时，R/D可增至10以上，配合耐磨衬板使用。

结构创新：从“被动防护”到“主动减阻”​

球形弯头技术：通过增大流通断面（相似曲率半径R’=4-6D），使涡旋区磨损集中于可更换部件，整体寿命延长至10年以上。
渐变式弯头：采用多段式曲率过渡（如R/D=3→5→8），缓解流速突变，压损降低30%。

材料与工艺升级：耐磨性能的“倍增器”​

陶瓷复合涂层：在弯头内壁喷涂氧化锆陶瓷层（厚度2-3mm），耐磨性提升20倍，寿命达5-8年。
3D打印流道优化：通过拓扑优化设计，使弯头内壁更光滑，摩擦系数降低至0.02（传统钢材为0.08）。

智能控制：动态调节的“智慧大脑”

压力反馈调节：实时监测弯头前后压差，自动调整输送风量，避免局部超压（波动范围±2%）。
磨损预警系统：通过声发射传感器检测弯头内壁裂纹，提前3-6个月预警更换，减少非计划停机。

三、典型案例：科学设计的降本实效​

海螺水泥输送系统改造：将90°弯头R/D从2.5升级至6，年节约电费120万元，弯头更换周期从6个月延长至4年。
宝钢粉煤灰输送项目：采用陶瓷涂层球形弯头，磨损率下降85%，维护成本减少70%。

四、未来趋势：从设计到全生命周期管理​

数字孪生技术：模拟不同曲率半径下的磨损与能耗，优化设计周期缩短50%。
自修复材料应用：弯头内壁涂覆微胶囊修复剂，磨损后自动释放填补，延长使用寿命30%。
